S02
Карбоновая стопа для высокой ампутации
M2–M4Активность
160 кгМасса пользователя
W1Влагостойкость
Высокопрофильная карбоновая стопа для сборок, где доступно больше монтажного пространства и нужен выраженный упругий отклик. Полноразмерная пластина и продвижение голени вперёд ориентированы на активную повседневную ходьбу
Инструкция по эксплуатацииPDF · S02 ↗Добавить в заявку через кабинет →
Почему эту стопу выбирают
Высокопрофильная карбоновая стопа для сборок, где доступно больше монтажного пространства и нужен выраженный упругий отклик. Полноразмерная пластина и продвижение голени вперёд ориентированы на активную повседневную ходьбу
Применение
Сборки для высокой ампутации и высокой системной высоты; активная ходьба, когда нужен выраженный пружинящий отклик
Технические характеристики
| Параметр | Значение |
|---|---|
| Применяемость | Протезы голени и бедра (модульные) |
| Размерный ряд | 20–30 |
| Масса стопы | 390 г |
| Системная высота | 175 мм |
| Категории жёсткости | 1–9 |

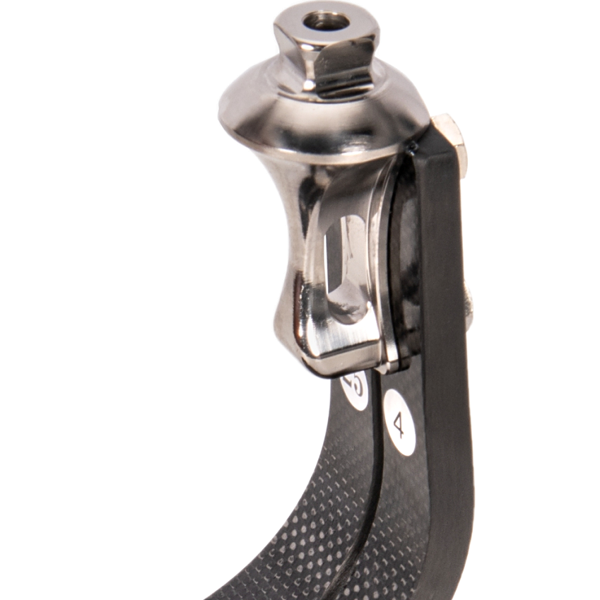

| Соединение | Папа (пирамида); исполнения SS / Al / Ti |
Индивидуальный подбор жёсткости
| Нагрузка / кг | <40 | 40–50 | 51–65 | 66–80 | 81–95 | 96–110 | 111–125 | 126–140 | 141–160 |
|---|---|---|---|---|---|---|---|---|---|
| Низкая | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Средняя | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | — |
| Высокая | 3 | 4 | 5 | 6 | 7 | 8 | 9 | — | — |
Категория на пересечении массы и нагрузки. «—» — сочетание не предусмотрено.
Варианты исполнения
| SKU | Исполнение | Размер | Жёсткость | W |
|---|---|---|---|---|
| S02-SS | Стальной коннектор | 20–30 | 1–9 | W1 |
| S02-Al | Алюминиевый коннектор | 20–30 | 1–9 | W1 |
| S02-Ti | Титановый коннектор | 20–30 | 1–9 | W2 |
Особенности конструкции

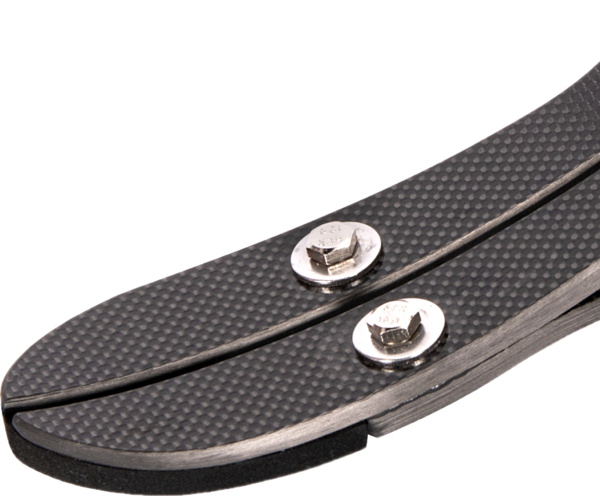

Полноразмерная пластинаПропорциональный откликТри исполнения коннектора
Комплект поставки
Модуль стопы; Косметическая оболочка (KP); Носок.
Ракурсы и иллюстрации
Инструкция
Руководство по эксплуатации · S02 · PDF
